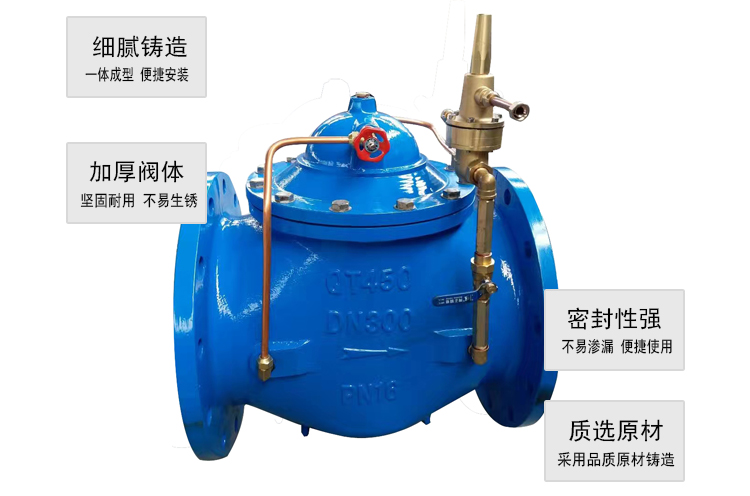

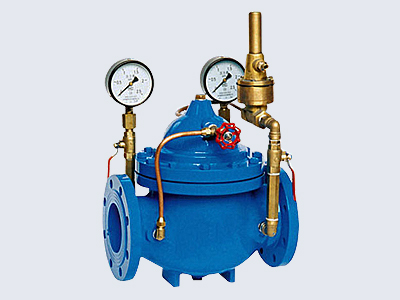

800X壓差旁通閥|800X壓差旁通平衡閥-泊頭志高閥門800壓差旁通閥尺寸定制

800X壓差旁通閥是一種用于空調系統供/回水之間以平衡壓差的閥門。該閥門可提高系統的利用率，保持壓差的互定直，并可限度地降低系統的噪音，以及過大壓差對設備造成的損壞。800X壓差旁通閥優于其他平衡閥的地方在于它沒有執行機構，_介質自身的壓力差來達到平衡系統的功能，節約能源及安裝空間，是一種智能型閥門。







 800X壓差旁通閥工作原理：

當主閥進出口間壓差變化時，接管A與接管B間壓差發生變化，此變導閥的開度。壓差大時導閥開度大，控制室通過C管的下泄水量增大，主閥控制室壓力下降，主閥開度增大，主閥進出口間壓差變小。反之，若主閥進出口間壓差變小，則導閥開度變小，主閥控制室壓力上升，推動主閥開度減小而使主閥壓差增大。這種負反饋作用使主閥進出口間壓差穩定在社頂值上。設定針閥開度和導閥彈簧壓力可設定主閥進出口間壓差。



800X壓差旁通閥技術參數：

公稱壓力（Mpa）	殼體試驗壓力（MPa）	密封試驗壓力（MPa）	適用介質	介質溫度（℃）
1.0	1.5	1.1	水	0～80（隔膜式） 0～200（活塞式）
1.6	1.76	2.4
2.5	2.75	3.75

800X壓差旁通閥--安裝示意圖





800X壓差旁通閥--主要外形及連接尺寸
